四氫苯酐真空單錐干燥機    工程簡介

      四氫苯酐為白色結晶粉末。相對密度1. 20，熔點99～101℃，閃點(開口)157℃，作為有機合成原料中間體，一般用來生產醇酸樹脂和不飽和聚酯樹脂、涂料，也用作環氧樹脂的固化劑，還用于殺蟲劑、硫化調節劑、增塑劑和表面活性劑等方面。

  常規工藝采用真空耙式干燥機具有干燥溫度低、干燥速率大、節能、設備密閉性好、溶劑易回收等特點，適用于不耐高溫、在高溫下易氧化或干燥時容易產生粉末的物料 (如各種染料)，以及需要回收溶劑或物料中含有毒氣體等干燥作業，并具有保質及不破壞物料固有性能的優點。四氫苯酐耙式干燥機主要由筒體、攪拌軸、傳動系統和密封裝置等部分組成。干燥所需熱量主要由攪拌軸及筒體夾套提供。當加熱介質通入設備后, 熱量通過夾套及攪拌軸對物料進行間接加熱，濕物料中的濕分受熱汽化，汽化出的濕分被真空系統及時抽走。隨著攪拌軸的不斷轉動，物料與加熱面的接觸不斷更新，使物料均勻受熱，從而達到良好的干燥效果。

四氫苯酐真空單錐干燥機    相關設計參數：
    1、物料名稱：    THPA(耐溫：65～70℃，白色片狀粉末，濕料堆比重：0.7g/cm3，干料堆比重：0.43g/cm3)
    2、濕處理量：    100kg/h(折合0.8噸/天，8小時處理1天的量)
    3、初濕份：       10%(濕基，溶劑：甲基環己烷，沸點：100℃，汽化熱：77kcal/kg)
    4、終濕份：       0.5%(濕基)
    5、熱源：          60～65℃熱水
    6、除塵系統：   袋濾器
    7、設備材質：   物料接觸部分不銹鋼316L，其余A3制作
    8、安裝：         室內
    9、電源：        380V  50HZ
    10、環境：       15℃   760mmHg  φ＝80%

四氫苯酐真空單錐干燥機    概述及用途

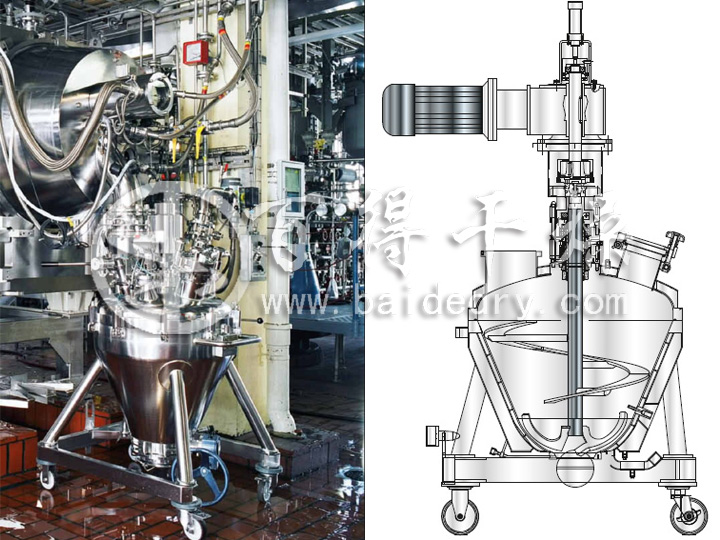

      百得干燥的真空單錐干燥機采用先進的技術，能夠處理濕粉、濾餅、糊劑和料漿等材料，尤其適合比重大、粘稠和敏感度高或者含有有毒或爆炸性溶劑的產品。我們的真空干燥器適合低真空度操作，可應用于流程的其他階段，包括：反應/結晶、加熱/冷卻、殺菌、液體/固體分離和脫氣。真空單錐干燥機是我公司開發的新一代攪拌型真空干燥器之一，專為取代真空雙錐回轉干燥器而設計?，F(xiàn)在，我們提供范圍更廣的真空干燥系統，適用于更多介質的處理，從化學制品到金屬和藥品。
     本機由加熱錐體設有加熱夾套，熱源為熱水、導熱油或低壓蒸汽，從而使錐體內壁保持一定的的溫度。變頻調速電機經平行斜齒輪減速機，驅動單螺帶攪拌器旋轉，帶動物料沿錐型筒旋轉并自下而上提升，物料到達^高點后由重力和慣性作用，自動流向旋渦中心回到錐型筒體底部，整個過程使物料在錐型筒體內強制加熱，相對對流、摻混，熱量在物料中相互擴散，使物料作全方位的不規則往復運動，完成物料同單螺帶和筒壁表面進行高頻率傳熱交換，在短時間內達到加熱干燥的效果。從而使物料內部水份不斷蒸發，在真空泵的作用下，水蒸汽由真空泵引出，如須回收液體可加冷凝器、回收液儲罐回收。干燥完成后，打開下部的出料閥出料。

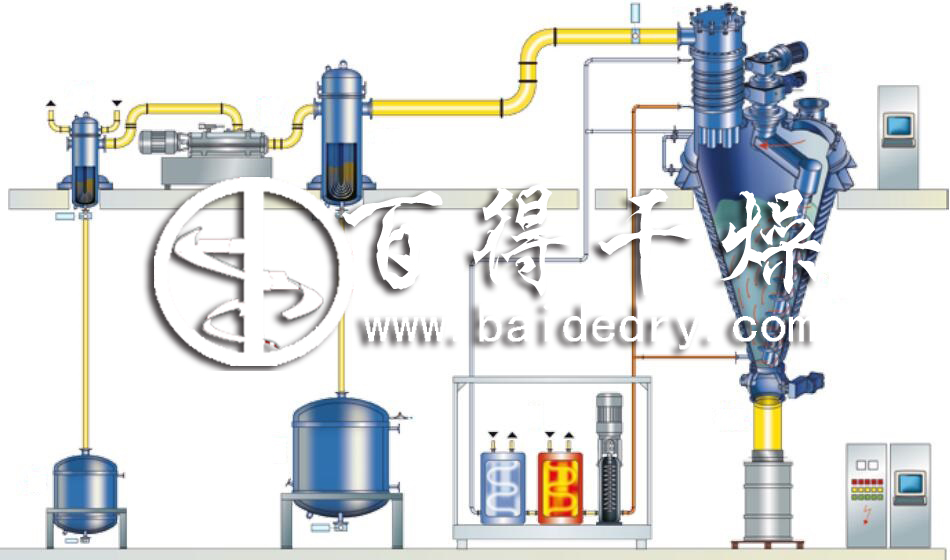

四氫苯酐真空單錐干燥機    工藝流程圖

四氫苯酐真空單錐干燥機    計算工藝參數的確定
    干品產量：W干＝90kg/h        濕份蒸發量：W溶＝10Kg/h        熱水溫度：t1＝60℃
    進料溫度：tin＝15℃          排料溫度：tout＝55℃         物料比熱：cm＝0.4 kcal/kg.℃

四氫苯酐真空單錐干燥機    工藝計算
    1、脫溶劑所需的熱量：Q1＝W溶×γ＝10×77＝770kcal/h
    2、物料升溫所需熱量：Q2＝W產×cm×(tout－tin) ＝90×0.4×(55－15)＝1440kcal/h
    3、物料中溶劑升溫所需熱量：Q3＝W濕×ω1×c溶×(tout－ttin)＝100×0.1×0.4×(55－15)＝160kcal/h
    4、系統熱損失，取10%：Q4＝(Q1+Q2+Q3)×10%＝(770+1440+160)×10%＝237kcal/h
    5、系統總熱耗量：    Q總＝770+1440+160+237＝2607kcal/h
       熱水耗量：        M1＝2607÷3×1.2＝1043kg/h
    6、干燥器面積的計算：
       系統有效熱耗量：   Q有效＝770+1440+160＝2370kcal/h
       熱傳導型干燥傳熱公式：Q有效＝K×A×Δt，其中：傳熱系數 K取20～50 kcal/ h.℃.m2
       對數平均溫差：     Δt＝[( tg - tin)-( tg - tout)]÷ln[( tg - tin)÷( tg - tout)]＝18.2℃
       干燥器面積：       A＝Q有效÷(0.6×K×Δt)＝8.6m2
       實際設備選型放大20%：A實＝A×1.2＝10.4m2 則選用DLG-3000型真空單錐干燥機    1臺
    7、干燥器有效容積檢驗： V＝0.8÷0.7÷0.5＝2.3 m3                              滿足要求
    8、一批物料的處理時間： T＝10×8÷(10.6×1)＝7.5小時

四氫苯酐真空單錐干燥機   設備技術參數
    1、主機容積：3000L ；裝料容積：約1500L-2100L。
    2、裝料系數：≤70%公積容積（物料比重按0.4-0.45計算）
    3、罐內工作壓力：-0.09Mpa～-0.1 Mpa
    4、夾層工作壓力：0.25Mpa～0.3Mpa
    5、電機功率：18.5kW（電機為變頻調速）。
    6、主機轉速：10～30rpm。（根據產品特性螺旋攪拌速度可以變頻調節）
    7、夾套加熱方式：熱水加熱，夾套溫度：≤90℃。
    8、內筒體直徑：Φ2000×2320×12mm采用316L不銹鋼制作，內壁拋光處理。
    9、攪拌軸：采用Φ133×20mm不銹鋼316L厚壁管，支撐桿采用Φ45×10mm不銹鋼316L厚壁管制作。螺帶葉片采用不銹鋼板12mm不銹鋼316L制作。內部管道可通導熱油或低壓蒸汽加熱后均勻傳熱到軸及葉片表面，大大增加了傳熱面積。
    10、主機進口：采用快開壓蓋，既簡單、方便，又能保證良好的真空密封效果。主機進料口采用球閥方式，進料口為DN200卡箍快接式，帶閥門，放空閥門安置在頂蓋位置，采用球閥進行放空。出料口采用抽板閥，其出料速度快，操作方便，出料無殘留。
    11、主機的密封采用單端面機械密封、能夠保證主機有較高的真空度，提高了干燥的速度。
    12、主機采用SLFA系列斜齒輪減速機，運行平穩可靠、噪音低，使用壽命長。
    13、錐體上設有現場測溫表，可隨時觀察與調控溫度。
    14、筒體內抽真空：-0.09Mpa以上。
    15、設備物料接觸處采用316L，外壁采用304不銹鋼材質。
    16、電源為380V，三相五線，50Hz。

四氫苯酐真空單錐干燥機   主要配置表：
序號 名     稱 材 質 配      置 生  產  商
1 錐    體      316L 內膽板厚12mm（拋光）      寶鋼或張浦    內膽承壓-0.09～-0.1Mpa
                SUS304 筒體法蘭304/δ=30mm 車加工
                Q235B 夾套板厚10mm 太  鋼      夾套承壓0.25～0.3Mpa
                SUS304 外包2mm  寶鋼或張浦      保溫：硅酸鋁50mm
2 加料裝置      316L DN200真空吸料口一只 常州百得干燥     DN400人孔一只 常州百得干燥
3 上蓋 316L/ A3 隔套加熱 常州百得干燥
4 觀察裝置 SUS304 DN125視鏡及燈孔各一只常州百得干燥
5 傳動 18.5KW（變頻） 大中電機（易趣）
6 減速機 A3 GFAF127 江蘇泰興
7 軸端密封 組合件 雙端面機械密封 丹陽特高
8 旋轉接頭 組件 1套 滕州奧達
9 攪拌軸 Q23^/不銹鋼316L ￠133*20mm   1根 內加熱    承壓0.25～0.3Mpa
10 加強筋 不銹鋼316L ￠45*10mm    1套 內加熱   承壓0.25～0.3Mpa
11 螺旋葉片 不銹鋼316L 1套 內加熱  承壓0.25～0.3Mpa
12 出料系統 316L DN400抽板閥   常州百得干燥
13 機架 A3 外包SUS304（拉絲） 常州百得干燥
14 附件 組合件 真空表，溫度計 外購
15 控制系統 SUS304 控制箱一臺 正泰電器（易趣變頻）
16 變頻器 組件 1臺 18.5KW（深圳易驅）
17 真空表 組件 1套
18 溫度表 組件 1套 真空口1個，測溫點一個（連接控制柜自動控制溫度）
19 金屬燒結網 316L 1套
20 隨機技術資料 一套  常州百得干燥
