六氟磷酸鋰一直是商品化鋰離子電池中使用的主要電解質(zhì)鋰鹽，它能夠在碳負(fù)極上形成適當(dāng)?shù)墓腆w電解質(zhì)相界面膜和對(duì)Al集流體實(shí)現(xiàn)有效鈍化是其目前仍然主導(dǎo)著商品化鋰離子電池電解質(zhì)鋰鹽市場(chǎng)的主要原因。作為鋰離子電池電解質(zhì)鋰鹽的六氟磷酸鋰，其重要的質(zhì)量參數(shù)除產(chǎn)品的純度外，主要是要求產(chǎn)品中含有較少的水和自由酸(以HF計(jì))。一般情況下，其至少具有以下質(zhì)量指標(biāo)：
   (1) 純度大于99.9%；
   (2) H2O含量小于20ppm；
   (3) HF含量小于80ppm。
    LiPF6通常以磷的鹵化物和LiF或LiCl為原料，采用無(wú)水氟化氫作溶劑進(jìn)行生產(chǎn)。采用該工藝產(chǎn)品的結(jié)晶分離較容易，易于實(shí)現(xiàn)工業(yè)化，是目前較成熟的LiPF6生產(chǎn)工藝路線。但如何脫除LiPF6粗產(chǎn)品中的水和氟化氫，使其符合鋰離子電池工業(yè)的要求，是LiPF6生產(chǎn)中關(guān)鍵的步驟之一。但LiPF6極易水解，而且熱穩(wěn)定性較差，這使LiPF6的純化變得非常困難。

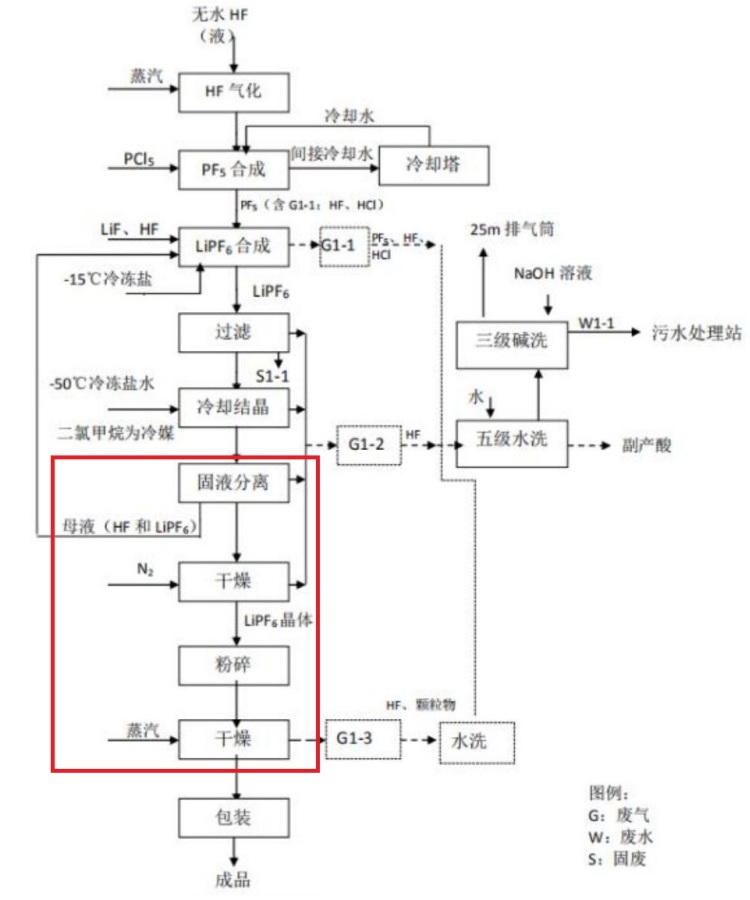

六氟磷酸鋰現(xiàn)有過(guò)濾干燥工藝分析
   (1) 過(guò)濾：合成結(jié)束后液體經(jīng)過(guò)濾去除少量不溶性雜質(zhì)（主要為氟化鋰帶入的少量鈣、鐵離子形成的磷酸鹽類(lèi)），進(jìn)入合成液儲(chǔ)槽，過(guò)濾為重力自然過(guò)濾，然后合成液使用泵通過(guò)不銹鋼管道輸送到晶析槽，此工序產(chǎn)生濾渣。過(guò)濾液中溢出的少量HF進(jìn)入廢氣。
   (2) 冷卻、結(jié)晶-放液
    結(jié)晶采取靜止結(jié)晶的方法，在-20℃條件下六氟磷酸鋰?yán)鋮s結(jié)晶。結(jié)晶結(jié)束后，進(jìn)行固液分離，分離后母液送母液儲(chǔ)槽循環(huán)使用。冷卻、結(jié)晶及放液過(guò)程中溢出的少量 HF 進(jìn)入廢氣。
   (3) 母液分離、預(yù)干燥 (帶過(guò)濾功能的雙錐干燥機(jī))
    母液由晶析槽通過(guò)密閉管道進(jìn)入帶過(guò)濾功能的雙錐干燥機(jī)，通入氮?dú)猱a(chǎn)生正壓，使固液分離，再進(jìn)行初次干燥。
   (4) 結(jié)塊物料粉碎(粉碎機(jī))
    將初次干燥完成的六氟磷酸鋰晶體通過(guò)一次分級(jí)機(jī)送至盛放晶體的移動(dòng)容器內(nèi)，移動(dòng)容器內(nèi)的六氟磷酸鋰晶體在氮封保護(hù)下進(jìn)入粉碎機(jī)，粉碎至目標(biāo)粒徑。
   (5) 二次干燥(雙錐干燥機(jī)或耙式干燥機(jī))
    粉碎后的六氟磷酸鋰晶體直接進(jìn)入干燥機(jī)，在氮封保護(hù)下用85℃熱水（夾套）進(jìn)行加熱干燥。干燥過(guò)程由氮?dú)鈳С龅纳倭课⒎弁ㄟ^(guò)微粉收集器收集后回用，未收集的部分進(jìn)入廢氣。
   (6) 分級(jí)包裝
    在氮封保護(hù)下干燥后的六氟磷酸鋰晶體進(jìn)入振動(dòng)分級(jí)篩，合格的產(chǎn)品在氮封保護(hù)下進(jìn)行包裝。

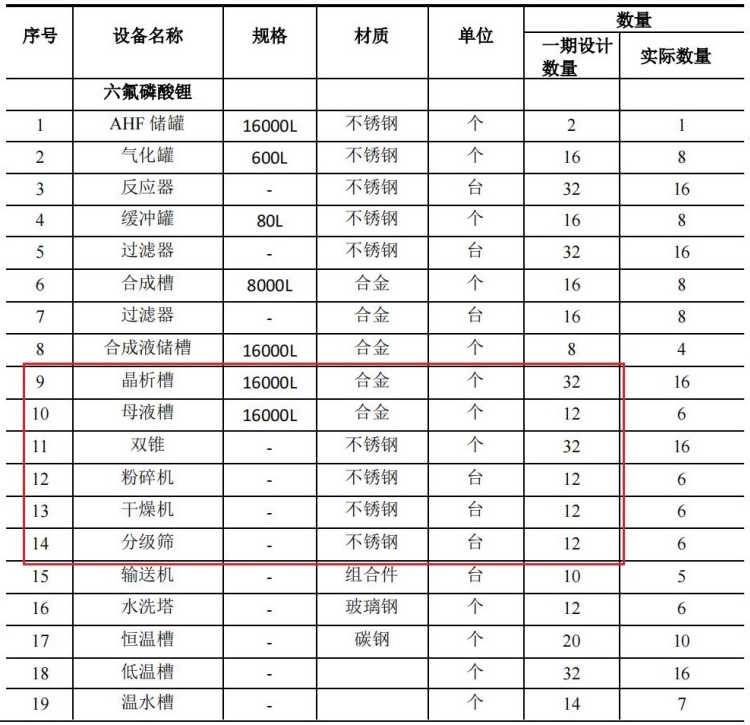

六氟磷酸鋰現(xiàn)有過(guò)濾干燥工藝 設(shè)備清單

六氟磷酸鋰現(xiàn)有過(guò)濾干燥工藝 存在問(wèn)題
   (1) 常規(guī)精制工藝需過(guò)濾機(jī)、粉碎機(jī)、干燥機(jī)等，各自的都有配套裝置，造價(jià)貴，占地面積大；
   (2) 工序多、設(shè)備多、設(shè)備結(jié)構(gòu)簡(jiǎn)單，操作繁瑣，生產(chǎn)勞動(dòng)強(qiáng)度極大。
   (3) 整套裝置處于不能完全正常操作或勞動(dòng)強(qiáng)度大，生產(chǎn)周期長(zhǎng)、能耗大、效率低影響產(chǎn)品質(zhì)量。
   (4) 物料轉(zhuǎn)移困難、勞動(dòng)強(qiáng)度大，還易造成物料的流失和浪費(fèi)。
   (5) 物料需多次轉(zhuǎn)序，易造成叉交污染，難以滿足全密閉要求；
   (6) 對(duì)于易燃易爆、有毒劇毒的物料，存在安全隱患。
