閉路循環干燥機以氮?dú)鉃閭鲗?dǎo)傳熱介質，實現對制藥、生化、化工、生物等技術領域含有機溶媒、溶劑物料的干燥生產與溶媒、溶劑的回收，具備安全生產、低耗節能減排的實用性。設備控制系統采用人機界面，即PLC+觸摸屏控制，工藝流程圖動態顯示。產品的粒度、松密度、水分在一定范圍內可用改變操作條件來進行調整，控制比較方便。

       密閉式循環干燥機是防爆化工區常見被廣泛使用機型。它由供熱系統、電控系統和主機三大部分組成。一般具備在線水分監控，滿量報警、過載保護、風壓檢測、燃燒器火焰監測、爐溫異常保護、熱風傳感、料溫傳感、故障報警顯示及自動停機控制等安全裝置，在操作上具備干燥狀態在線顯示觸摸式或旋紐式操作面板，實現人機互動全自動電腦程序控制。閉路循環干燥機自動化控制系統傳感器、控制器、執行器的功能可以創新性地比擬為人身體的三個關鍵器官：眼、腦、手，以便直觀理解其功能與相互關系。具體如下：
     (1) 傳感器 —— 眼
       傳感器在自動化控制系統中扮演著感知外部的角色，就如同人的眼睛負責接收視覺信息。它們被布置在設備的關鍵部位或環境中，持續監測各類物理量（如各工藝點溫度、壓力、流量、液位等）或化學成分、光學特性等。當這些參數發生變化時，傳感器將其轉化為電信號，如同眼睛將光信號轉化為神經信號傳遞給大腦。這種轉化過程確保了設備“看”到實時、準確的運行狀態數據，為后續的決策提供必不可少的輸入信息。

     (2) 控制器 —— 腦
       控制器是自動化控制系統的核心處理器，其功能類似于人的大腦。它接收“眼”（傳感器）傳來的信息，并運用預設的控制邏輯、算法或模型對這些數據進行分析、計算和判斷?？刂破鞲鶕?jù)系統設定的目標（如恒溫、恒壓、精準定位等，詳細見博特編制的各套蒸發器操作控制邏輯說明）以及當前實際狀態與目標之間的偏差，迅速做出決策，生成相應的控制指令。這一過程猶如大腦在接收到眼睛傳遞的視覺信息后，進行認知加工，制定出應對策略，并通過神經系統向下傳達指令。常州百得常采用可編程序控制器PLC對整套設備進行控制；少量干燥系統采用DCS集散控制系統進行控制。

     (3) 執行器 —— 手
       執行器在自動化控制系統中承擔著實施動作的任務，恰似人的手執行大腦發出的指令。當控制器計算出控制指令后，執行器將其轉化為具體的物理動作，如調整閥門開度以控制流量、驅動馬達改變轉速、移動機械臂完成特定操作等。執行器響應迅速且精準，確保設備按照控制器的指令進行運作，就如同手在接到大腦指令后，精準地操縱物體、調整姿態或執行復雜的動作序列。

閉路循環干燥機自動化控制系統傳感器、控制器、執行器的功能描述

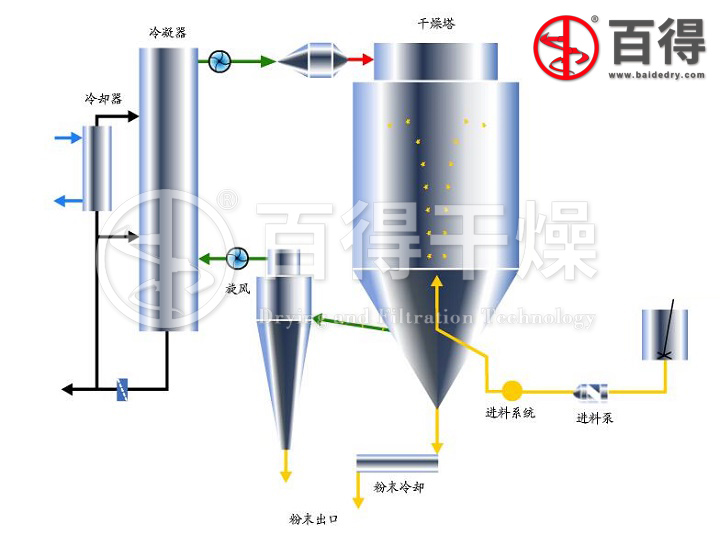

       閉路循環干燥機是在密閉的環境下工作，干燥介質為惰性氣體，使用的物料干燥，有毒氣體的物料或者干燥過程中易發生氧化的物料的干燥；該系統采用惰性氣體作為循環氣體，對干燥的物料具有保護作用，循環氣體經歷載濕、去濕的過程，介質可重復使用；氮?dú)饨?jīng)加熱器加熱后進入干燥塔，液體物料經螺桿泵輸送至離心噴頭處，液體被高速循環的霧化成液滴，在干燥塔內完成熱質交換過程，被干燥后的粉狀物料從塔底排出，被蒸發的氣體在風機負壓的壓力下，把夾在氣體中的粉塵經旋風分離器、噴淋塔冷凝器后，飽和的氣體冷凝成液體排出冷凝器，不凝性氣體介質連續加熱后作為干燥載體在系統內重新循環使用。
       噴淋塔冷凝器筒體上安裝有雙法蘭壓差液位計及三至四套視鏡。當流入其量(或流出量)波動時會引起噴淋塔內液位的波動，嚴重時會溢出或抽空。解決這個問題的簡單辦法，是以噴淋塔液位為操作指標，以改變出口進料閥門開度為控制手段，當液位上升時，將進口閥門關小，液位上升越多，閥門關得越?。环粗?，當液位下降時，則開大進料閥門，液位下降越多，閥門開得越大。為了使液位上升和下降都有足夠的余地，選擇中間視鏡或液位計的某數值作為正常工作時的液位高度，通過改變進口閥門開度而使液位保持在這一高度上，這樣就不會出現噴淋塔液位過高或使液體抽空而發生事故。

     (1) 手動人工控制
       操作人員所進行的工作有三方面：① 檢測用眼睛觀察視鏡(測量元件)中液位的高低，并通過神經系統告訴腦。② 運算(思考)、命令大腦根據眼睛看到的液位高度，加以思考并與要求的液位值進行比較，得出偏差的大小和正負，然后根據操作經驗，經思考、決策后發出命令。③ 執行根據大腦發出的命令，通過手去改變閥門開度，以改變進口流量，從而噴淋塔液位保持在所需高度上。
       眼、腦、手三個器官，分別擔負了檢測、運算和執行三個作用，來完成測量、求偏差、調閥門以糾正偏差的全過程。由于人工控制受到人的生理上的限制。因此在控制速度和精上都滿足不了大型現代化生產的需要。

     (2) 自動控制
       為了提高控制精度和減輕勞動強度，可用一套自動化控制來代替人工操作，這樣就由人工控制變?yōu)樽詣涌刂屏恕娏芩淠鞯碾p法蘭壓差液位計是眼，隨時感知液位高度，并將感知的液位傳送至PLC控制系統，根據PLC控制系統編輯好的控制邏輯，輸出執行指令，原液控制閥（氣動或電動調節閥）根據PLC指令開大或關小原液進料閥。從而實現噴淋塔冷凝器液位的自動控制。
