作為合成甾體激素、甾體避孕藥等醫藥中間體的薯芋皂素，它還能加工成各類藥激素、鎮痛、麻醉、避孕等180余種藥物。傳統的處理工藝是：激素類醫藥中間體水解→溶劑提取→結晶→離心甩干→加熱烘干→成品入庫。上述工藝除溶劑提取工序是在密閉容器中進行外，離心甩干和烘干均在敞開體系中進行。使用機器是三足式離心甩干機和烘房(完全敞開)。這一工藝存在著重大隱患，溶劑揮發不能回收，浪費大，工人與溶劑直接接觸，對工人身體損害大。

激素類醫藥中間體過濾洗滌干燥一體機 設計要求
    為了解決傳統激素類醫藥中間體生產中的缺陷，多家藥廠采用全密閉溶劑提取的新技術, 急需滿足生產工藝要求的溶劑型結晶過濾洗滌干燥一體機，使其能極大地改善工作環境，提高溶劑油使用效率，優化工藝流程。

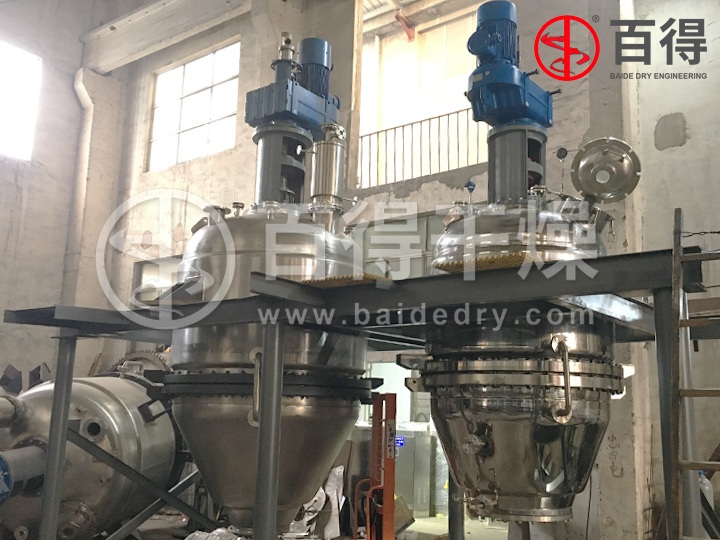

    為達到上述目的，常州百得設計開發了結晶過濾洗滌干燥四合一多功能設備，主要表現在：一種溶劑型真空干燥裝置，包括一個筒體，該筒體下部是一個錐形出料斗，其特征是筒體內沿軸向裝有螺旋攪拌器和過濾網，攪拌器置入過濾網中，過濾網呈兩端敞口的筒狀結構，主螺旋攪拌器軸，并與筒體內壁之間有間隙，在濾網上部的筒體上設有進料口，在過濾網下部的筒體上設有出液口，出液口位于錐形出料斗的底部。
    新型過濾洗滌干燥一體機的筒體側壁上設有可通蒸汽或冷卻水的夾套，螺旋攪拌器由旋轉軸和固定在旋轉軸上的螺旋形葉片組成，該螺旋軸由位于筒體頂端的動力機構驅動，而且螺旋形葉片的外邊緣靠近過濾網內壁處裝有刮板，筒體上還設置有與抽真空裝置相連的真空袋濾器。

激素類醫藥中間體過濾洗滌干燥一體機 工作原理
    將提取后激素類醫藥中間體的結晶液從筒體上部的進料口進入筒體內過濾網中，溶劑從過濾網過濾出來，假設在過濾網下部筒體上的出液口進入溶劑油貯罐貯存起來，結晶物被螺旋攪拌器壓榨，將殘存在結晶物中的溶劑壓出，回收再用，結晶物則從錐形出料底部的出料口壓出。

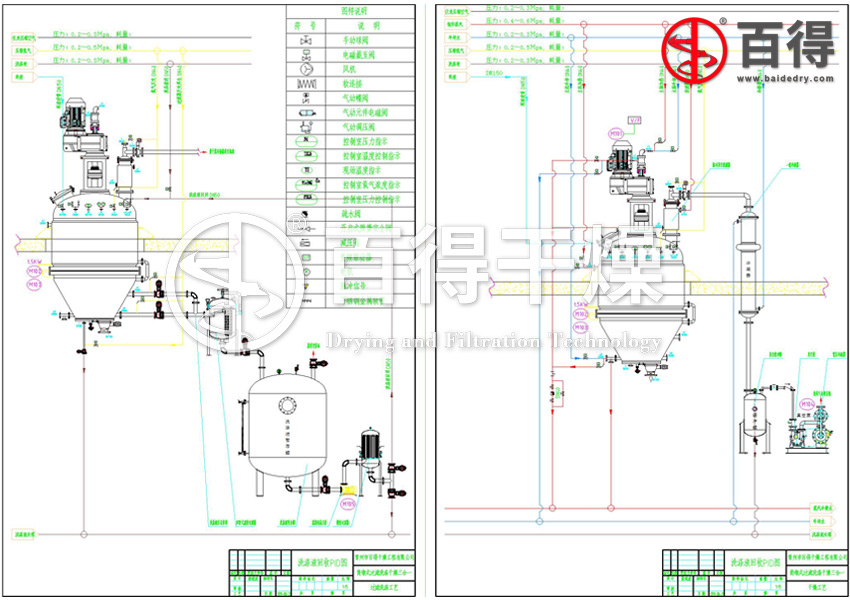

    全密閉結晶過濾洗滌干燥一體機結構簡單，使用方便，設在筒體上的夾套可以通過蒸汽加熱，也可以通入循環水冷卻；設在筒體內的螺旋攪拌器即可正轉，也可反轉，對結晶物起翻動壓榨作用；本機在工作時可啟動抽真空裝置，通過抽真空機抽真空，使筒體在負壓狀態下運行，將結晶物中被壓榨出的溶劑由抽真空抽出回收再用，則結晶在真空下烘干。

激素類醫藥中間體過濾洗滌干燥一體機 設備結構及操作說明

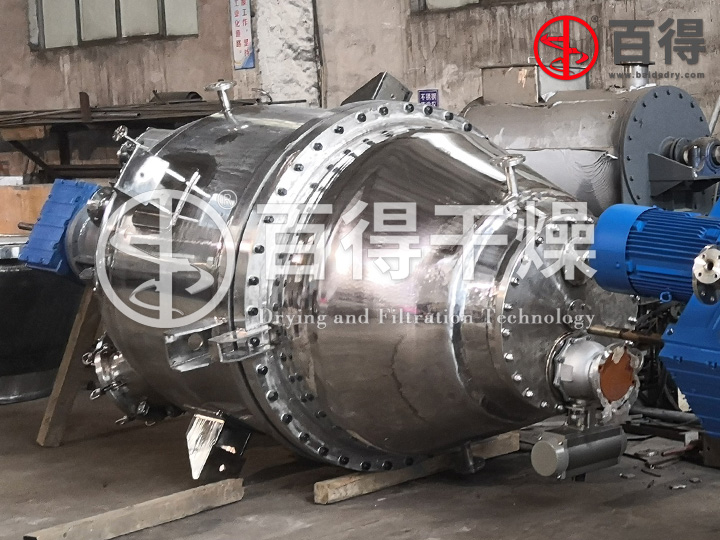

   ① 結晶過濾洗滌干燥四合一包括一個筒體，該筒體的下部是一個錐形出料斗，其特征是簡體內沿軸向裝有螺旋攪拌裝置和過濾網，所述螺旋攪拌裝置置于過濾網中、過濾網呈兩端敞口的筒狀結構，它與螺旋攪拌裝置同軸，并與筒體內壁之間有間隙，在過濾網上部的筒體上設有進料口，在過濾網下部的筒體上設有出液口，出料口位于錐形出料斗的底部。
   ② 四合一多功能結晶過濾機是在筒體側壁上設有可通蒸汽成液體的夾套。
   ③ 筒錐式結晶過濾洗滌干燥機是螺旋攪拌裝置由旋轉軸和固定在旋轉軸上的螺旋形葉片組成，旋轉軸由位于筒體頂端的動力機構驅動。

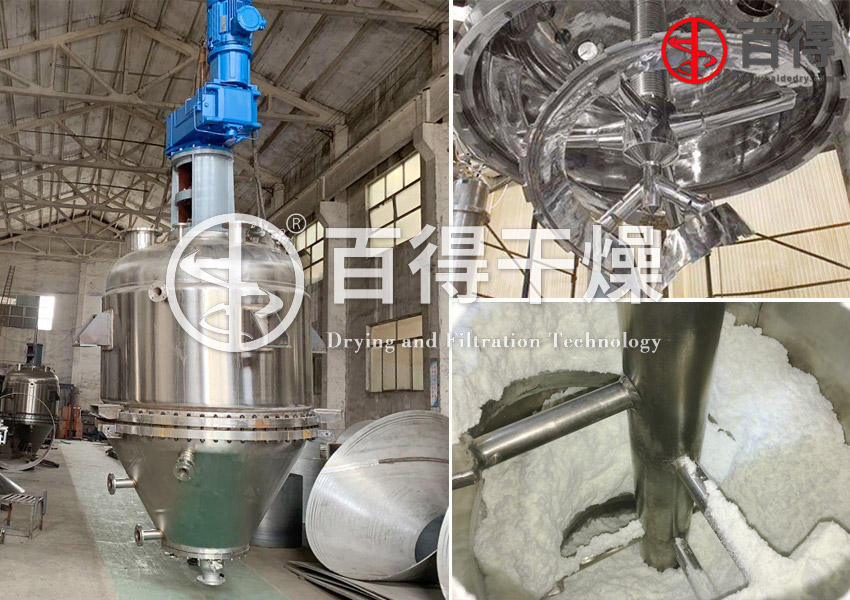

   ④ 結晶過濾烘干一體機是在螺旋形葉片的外邊緣靠近過濾網內壁處裝有刮板，在旋轉軸下端連接有攪拌桿，攪拌桿位于錐形出料斗內。
   ⑤ 溶劑型真空過濾干燥裝置是在筒體上還設置有與抽真空裝置相連的抽真空孔。

激素類醫藥中間體過濾洗滌干燥一體機 性能優點
    從過濾洗滌干燥一體機處理各種不同激素類醫藥中間體的實際操作使用可發現，四合一多功能設備具有很多優點，主要表現有：
   ① 一機多用，可在一臺機內完成反應、萃取、過濾、反復多次過濾洗滌、干燥等多種操作，并直接得到成品。
   ② 操作彈性大，能通過調整過濾壓差、轉速、螺旋擠壓導程等調節操作周期，使之適應工藝條件的變化。
   ③ 該機可在過濾介質表面形成很薄的濾餅或者在無濾餅條件下進行過濾，單位過濾面積上的過濾速率很高，因此設備小而緊湊。
   ④ 全封閉系統，操作環境相當好，特別適用于處理有毒、易燃、易爆的危險產品及不允許有污染的鮮美食品生物制品藥品等。
   ⑤ 既能濃縮，又能過濾。特別是需要對物料進行洗滌時，可先對物料進行濃縮，并在懸浮狀態下進行徹底地洗滌，zui后再壓濾，這樣可減少物料的搬運，減少浪費，洗滌時不用再漿 ，加工出來的產品質量很高。
   ⑥ 可用于反應、過濾、干燥三種操作，使三個單元設備的作用在這一臺設備上完成，從而使設備成本、占地面積、勞動強度、能耗等都大大降低。
   ⑦ 該機的動力消耗低，擠出濾餅一般比平板式三合一水分低，操作亦方便。

    常州百得依據傳統激素類醫藥中間體采用有機溶劑提取工藝而設計出的新型全密閉結晶過濾洗滌干燥一體機，能極大地改善工作環境，提高溶劑的回收率。醫藥級過濾洗滌干燥多功能設備簡化了工藝流程，解決了傳統工藝中甩干、洗滌、烘干多道工序在不同設備完成而造成多次周轉的污染問題。該裝置不僅實用于溶劑型結晶物干燥，而且對于細小微粒的原料藥結晶物生產也實用，具有極強實用價值，值得推廣應用。
