噴霧干燥自20世紀初歐洲開發用以脫脂牛乳的干燥技術以來，現在已經發展成為制藥、食品、化工、冶金等行業用于制造粉末干燥^為成功的技術。尤其是近幾年，噴霧干燥是直接將液體漿料成形為粉狀物料并在其他行業中^為廣泛應用的干燥形式。但近幾年國內離心式噴霧干燥技術與設備的研發在含有機溶劑的電池材料干燥中仍無較大的突破，目前常州市百得干燥工程有限公司設計開發了(簡稱為百得干燥)閉式循環離心噴霧干燥機，該設備根據多年同類設備制造經驗和閉式循環理論積累的基礎上，針對易燃易爆產品的特點，把防爆、安全、環保與節能等新技術進行整合，創新了傳統離心噴霧干燥機，并擴大了其應用范圍。

  眾所周知，不斷的提高電池能量密度，是鋰電產業技術研革所孜孜不倦的方向。在當前的鋰電材料體系中，負極材料多為采用石墨材料，而當前的石墨負極材料在提升電池能量密度方面已經遇到明顯的瓶頸。
  與石墨負極材料相比，硅基負極材料的能量密度優勢明顯。石墨的理論能量密度是372mAh/g，而硅負極的理論能量密度超其10倍，高達4200mAh/g。所以硅碳負極材料的應用，可以提升電池中活性物質含量，所以能大大提升單體電芯的容量，這也是硅碳負極材料越來越多被鋰電領域所關注的重要原因。
  硅碳負極材料是一種使用起來非常困難的材料。
    1）在充放電過程中會引起硅體積膨脹100%～300%，而石墨材料只有10%左右，所以硅碳負極的膨脹收縮會導致負極材料的粉末化，從而嚴重影響電池使用壽命；
    2）硅為半導體，導電性比石墨差很多，導致鋰離子脫嵌過程中不可逆程度大，從而降低了其^庫倫效率，也就是說會過多電解液和Li+源，其直接效應也是使電池循環壽命變差。所以硅碳負極的開發和應用需要較高的技術壁壘。

       針對硅碳負極材料在常規干燥工藝中存在的問題：硅碳得不到分散，干燥時間長;當物料量大時，所需的設備容積較大;工人勞動強度大，需定時將物料裝卸或翻動，粉塵飛揚，環境污染嚴重;熱效率低，一般在60%左右;產品質量不穩定等。百得干燥開發的閉路循環噴霧干燥機作為含有機溶劑料液干燥生產中較為理想的新選擇。新工藝可以明顯降低了生產成本，提高了產品質量，降低了工人的勞動強度，保護了環境。

閉式循環離心噴霧干燥機   工作原理
       作為有機溶劑類料漿干燥的專用設備，氮?dú)忾]路循環噴霧干燥機是由氮?dú)庾鳛楦稍镅h(huán)氣體，干燥過程物料可以防止氧化、同時能夠回收有機溶劑，適用于乙醇、丙酮、己烷等有機溶劑類制備料漿的粉體干燥，設備采用防爆設計，干燥過程安全環保。
       防爆型閉式循環噴霧干燥系統是在密閉的環境下工作，干燥介質為惰性氣體，一般為N2，適用于有機溶劑的物料干燥有毒氣的物料或干燥過程中易發生氧化的物料的干燥。氮?dú)饨?jīng)加熱器加熱后進入干燥塔，液體物料經螺桿泵輸送至離心噴頭處，液體被高速旋轉的離心霧化器霧化成液滴，在干燥塔內完成熱質交換過程，被干燥后的粉狀物料從塔底排出，被蒸發的有機溶劑氣體在風機的作用下，把夾在氣體中的粉塵通過旋風分離器、噴淋塔除塵后，飽和的有機溶劑氣體經冷凝器冷凝成液體排出冷凝器，不凝性氣體介質被連續加熱后作為干燥載體在系統內重新循環使用。而常規的普通的離心噴霧干燥是通過不斷的送風、排風達到排濕的目的，這也是防爆型閉式離心噴霧干燥設備與普通離心噴霧干燥設備的一個明顯區別。

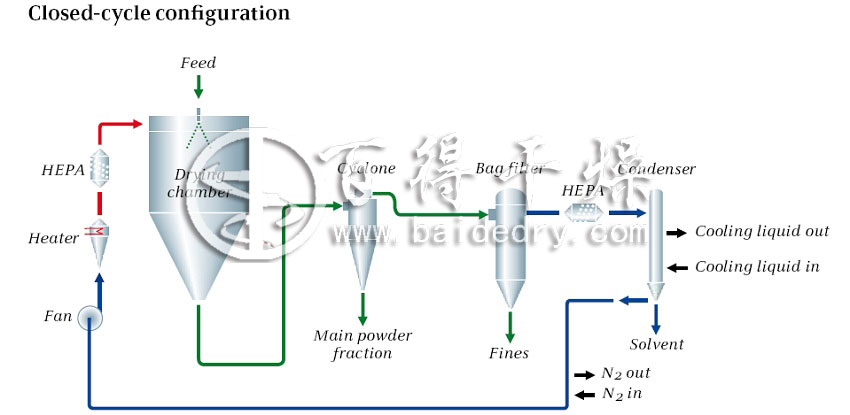

閉式循環離心噴霧干燥機   工藝流程圖

硅碳負極材料閉式循環離心噴霧干燥機   主要特點
    (1) 封閉系統各管道的連接采用獨特的密封結構，密閉性好，可確保系統在0.5MPa的壓力下無泄漏，熱效率高；
    (2) 采用惰性的氮?dú)鉃楦稍锝橘|(zhì)氣體，防毒、防氧化、防爆炸，氣體經載濕、去濕后可重復循環使用；
    (3) 系統中配有干燥料液的溶劑的冷凝系統和回收系統可以使干燥料液中的溶劑得以通過二次處理可以循環使用，在封閉狀態和氮?dú)猸h(huán)境下熱態完成物料的干燥(溶媒脫除)并通過冷凝器回收溶媒，整機的安全性高。同時，設備為全密閉式設計，物料回收率高，此設備系統的收率之高是其他型式干燥器所達不到的。主要技術指標：干粉物料回收率≥95％，產品殘余溶劑≤2％，從而大大的降低了生產成本；
    (4) 干燥速度^迅速，料液經噴霧后，表面積增大，在高溫氣流中，瞬間就可以蒸發掉95％～98％的水分，完成干燥時間一般僅需5～40see左右；
    (5) 噴霧干燥通常用于處理濕含量40％～60％的溶液，能一次干燥成粉狀產品，大部分產品干燥后不需要再進行粉碎和篩選，從而減少了生產工序，簡化了生產工藝流程。同時，產品具有良好的分散性、流動性和溶解性，由于干燥過程是在空氣中完成的，產品在本能保持與液滴相近似的球狀，具有良好的流動性；
    (6) 設備具有系統壓力在線測試裝置、氧氣濃度在線檢測控制裝置及在位清洗裝置；

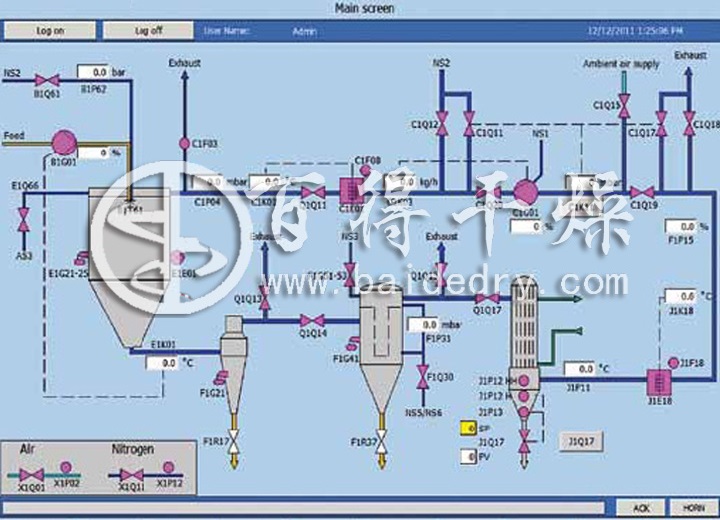

    (7) 設備控制系統采用人機界面，即PLC+觸摸屏控制，工藝流程圖動態顯示。產品的粒度、松密度、水分在一定范圍內，可用改變操作條件進行調整，控制比較方便。

       閉式循環離心噴霧干燥機對硅碳負極材料等含有機溶劑物料的干燥，以及對物料中有機溶劑的回收等生產過程有著積極意義，其集防爆、安全、節能、環保于一體，給電池材料的生產開辟了一條新路徑。
